Compuertas Logicas Basicas

• AND                                                        NAND
• OR                                                           NOR
• YES                                                         XOR
• NOT

Son sistemas que se utilizan en la electricidad:

COMPUERTA    AND: Y
                                     Conjuncion "Multiplicacion"

A	B	Z
0	0	0
0	1	0
1	0	0
1	1	1

                                                  GND              DUAL IN LINE PINE

14 PINES


DIP

SE CONECTA DE 5 V A 0 V

COMPUERTA  OR:                   V   "Suma"

A	B	Z
0	0	0
0	1	1
1	0	1
1	1	1

 COMPUERTA YES = SI

A	Z
0	0
1	1

JUMPER


COMPUERTA NOT: No
                                                                         "Resta"



A	Z
0	1
1	0

COMPUERTA EXOR:
                                                        "Igualdad"

"



 una entrada debe excluir a a otra si son iguales no hay exclusion
cuando hay diferencia se pone la positiva

A	B	Z
0	0	0
0	1	1
1	0	1
1	1	1

COMPUERTA NAND:

A	B	Z
0	0	1
0	1	1
1	0	1
1	1	0

COMPUERTA NOR:



A	B	Z
0	0	1
0	1	0
1	0	0
1	1	0

"Negacion" de la OR

  Esta compuerta NOR es la unica variable de entrada que es cuando  una variable es falsa

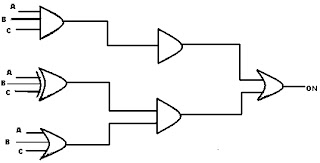

Ejercicios : Dibujar


=   (/)



Z= ABC + ( A (/) B (/) C) (A+B+C)

 Realizar

*
