IMPRESORAS

Impresora matriz de punto

pixeles por pulgada

1050                epson

1170

formas continuas

cinta 70000 $

papel 9  ½”  x  11”

fuente de poder

transformador

reductor  110 v a 12

diodos

board

conectada mediante un bus de datos tarjeta (controller card)

                  DB25

puerto paralelo

agujas  solenoides

9.12.24

1 bus de datos (medir continuidad)

• rollers pickups

• rodillo

• sensores (agarre de hoja)

• motores paso a paso

           -motor x

           -motor y


                magenta

                siam

                Amarillo

                Negro

• Torx (mini torx)


• Ficha técnica

             -Nombre impresora

             -Marca

             -Modelo

             -Serial

Test de prueba

Verificar estado _(buena)

Lf papel encender

Desensamble paso a paso

1 quitar tapa superior

 2 quita guía papel
 3 (quitar tornillos
 4 quitar perilla

Levantar  guía papel forma continua

5 luego interior impresora

6 bajar cabezal de impresión (tornillos)

Halamos hace ambas partes mirar bus de datos

7quitar carro superior  (quitando 4 tornillos)

8 quitar board


9 bus de datos

Conectado a las board

10 quitar tierras  (precaución) doblar hacia arriba delante y se bajan

Cable conexión de corriente y bajar el cable de energía

Bajar tierra de la board en la carcasa al lado del switch

11 xentonix

Bajar puerto xentonix

12 bajar fuentes

Impresora inyeccion de tinta

1 quitar guia papel (salida)


2 parte superior (halamos a 90 grados)


3 cartuchos (forma oblicua)

4 quitar alimetacion papel (inclinacion,medio lado)

5 quitar Parte superior (puertos,conexion corriente)

6 quitar carcasa (empujando pestañas )

7 bus de dats de la carcasa

encontramos :

motores
work station

bus de datos de los cartuchos

8 quitar buses de datos (halando seguros)

9 seguro del carro (arriba,afuera)

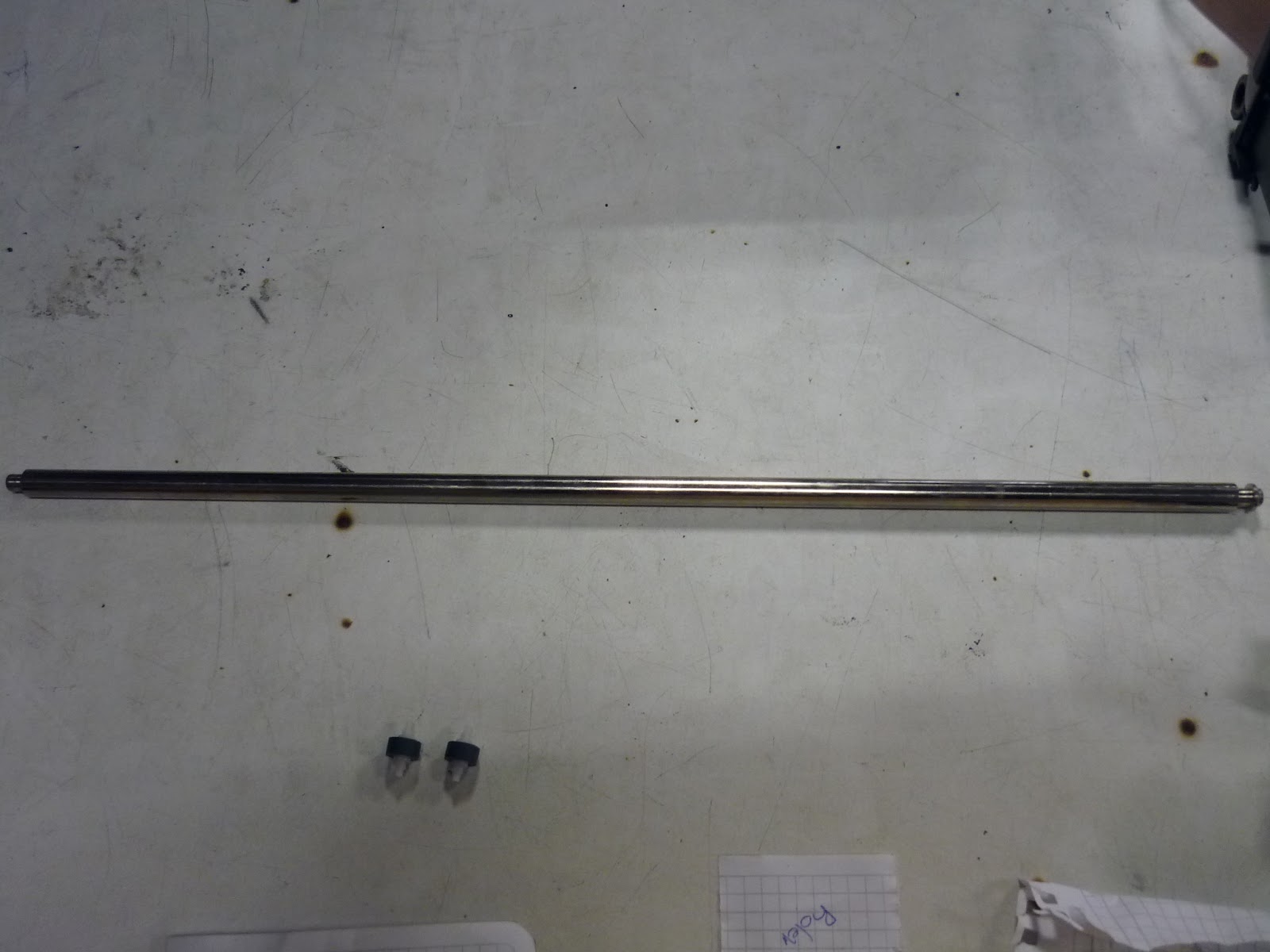

  quitar varilla

10 bajar encoder (halando)

11 correa dentada (empujando)

12 bajar el carro (quia del carro (varilla))

     contacto con xenoide
13 rollers pickups  (sacar)

almuadilla dedesperdicio de tinta

14 clutchs (quitar)
15 quitar resortes de pad separations
16 quitar pad separations (rodillo)
     limpiar con alcohol isopropilico


Problemas que puede presentar
toma corriente
cable poder (continuidad) (neutro ) (fase) (tierra)
fuente esterna (adaptador)
     corriente directa
board
reemplazo de modulos
motores ( 5v)(12v)(24v)
work station
papel
cabezal

antes de iniciar mantenimiento
Ficha tecnica

Impresora laser

velocidad
rendimiento
economia

Industrial impresion a gran escala
tonners magenticos

drump
rollers pickups
laser
separation pad

espejos concavos:

laser- golpea por lados del hexgono y al incidir el haz de luz viene al ojo del laser al girar determina los caracteres

 Problemas

 defiicienca por impresion
"tinta"

 atasco de papel

Memoria RAM tipo DDR
Cable utp  568 b

serial paralelo usb

SEGURIDAD INDUSTRIAL

No manipular tinta (produtiva de cancer)
